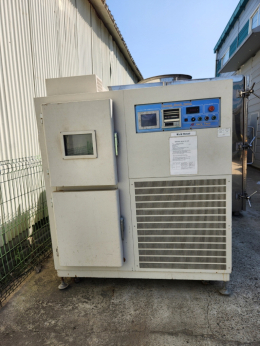

열충격시험기, 시험기, 시험기기, 항온항습조, 항온항습기

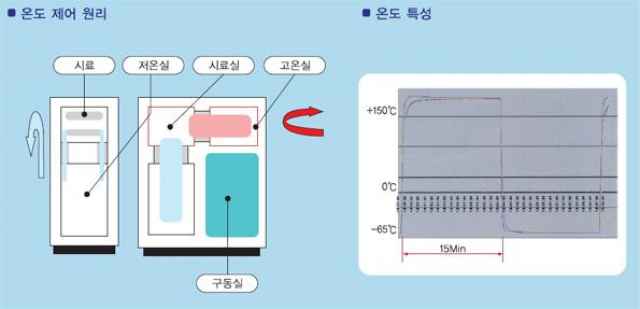

- 열충격 시험기는 저온에서 고온, 혹은 고온에서 저온으로의 온도 변환 시간을 매우 짧게하여 시험　하고자하는 재료나 부품에 열 STRESS를 주어서 이미 발생되어 있는 결함을 찾아내거나 내열특성을　시험하는 설비이다. ■ 특징1. 본 설비의 System은 P.I.D 제어방식으로 Controller에 Setting된 온도가 유지되며 가온과 제습량을 　정확하게 조절하여 전력 소모량을 최소화 할 수 있도록 설계되었다. 2. 기기의 가동 중 어느 한 부분의 안전장치라도 작동되면 전원이 차단되도록 설계하였으며, 작동한 　안전장치를 쉽게 파악할 수 있도록 part별 Displayer(Lamp 점등)을 명판에 부착하였으며 경보가 울리면서 　경보 등이 켜지도록 설계되었다. 3. 본 설비는 고온실이 시료실에 뒤쪽에 위치하게 설계되어 있어 설비의 외형높이가 높지않다. ■ 적용공정 - 반도체 부품 Test [QA, 개발, 연구소] - 전자&전기 부품 Test [QA, 개발, 연구소] - LCD&PDP 부품 Test [QA, 개발, 연구소] - 기타[자동차] 부품 Test [QA, 개발, 연구소] ■ 온도 제어 원리 ■ 상대습도(%RH) ■ Specification 방식 3Zone Damper type MODEL OST-TST06-D01 OST-TST06-D02 OST-TST06-D03 OST-TST06-D04 Size (mm) in 440*400*400 500*500*500 400*400*400 500*500*500 out 1500*1500*2000 1600*1600*2100 1500*1500*2000 1600*1600*2100 입력전원 AC220 or 380V 3상 50/60Hz 소비전력[Kw] 40.0 56.5 44.0 64.0 Alr 2 ~ 6Kgf/㎠ Alr in Size Ø 12mm 성능온도주위온도 +5 ℃ ~ +30 ℃ 온도분포도 ±5.0 ℃ 온도범위 -70 ℃ ~ +200℃ -70 ℃ ~ +200 ℃ -78 ℃ ~ +200 ℃ -78 ℃ ~ +200 ℃ 시험온도범위 저온 -40 ℃ ~ 0 ℃ -65 ℃ ~ 0 ℃ 고온 +60 ℃ ~ +160 ℃ +60 ℃ ~ +160 ℃ 복귀시간 5min 이내 Cycle Counter 9999회 냉동방식 기계식 이원 냉동방식 냉각방식 공냉식 안전장치 NFB, 온도과승방지기, 냉동과부하차단기, 순환모터 과부하차단기, 역상 릴레이, BKM, 유리 Fuse[제어반] 특기사항[Option] 1. 치수변동2. Door : Auto Door System3. 냉각방식 : 수냉식
