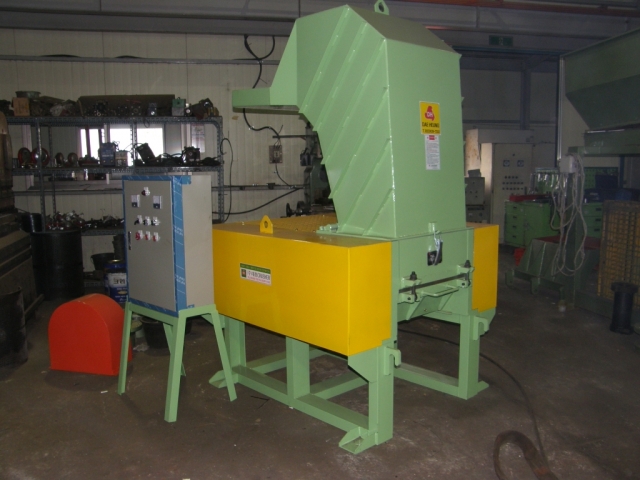

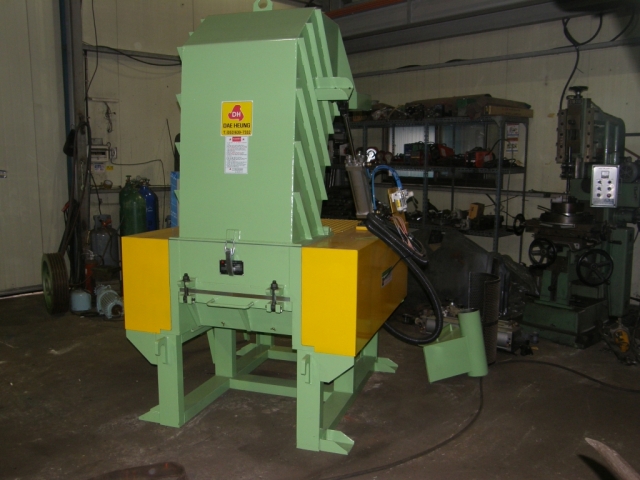

분쇄기

011-822-0118 이현수   1. 분쇄기 사양서(CRUSHER SPECIFICATION) *개 요 :폐?합섬 수지 및 플라스틱을 분쇄기로 이동 일정한 SIZE로 분쇄하여 자원으로 활용 할 수 있도록 하기 위함. 1)모델(MODEL):DHS-63형 2)구성요소:HOPPER,BODY,HAMMER KNIFES,FRAME,MOTOR,CONTROL BOX,PULLY... 3)구동 방식 :전기 모터 1축 회전식 (Y-△구동) 4)기계크기 :1250*1400*1975H(mm)(변동가능) 5)분쇄실 크기 :630*350w 6)분쇄기 중량 :1600 kg 7)분쇄 능력 : 처 리 물 비 고 600～800kg/hr 8) 칼날 (knifes) * 재질 :SKH11종 * 크기 :회전날:210*85*16T(9EA),고정날:315*150*20T(4EA) * 열처리 방법 :진공 열처리 (경도 56～58) * 가공방법 :밀링 작업 후 평면연마 * 칼날 배열 방법 ;분쇄물의 종류에 따라 부하 면적이 적은 배열방식 9)SHAFT * 재질 및 타입 :S45C ,쌍키,Ø110*1230 * 조직 처리 후 선반가공 10) CUTTER BRADE *재질:SS41 ,모형절단 *크기 ;Ø350 * 210 = 3 EA. 11) BODY *재질 :SS41종 *분쇄실 크기 :630*350 * 분해조립 용이하게 설계 12)FRAME *재질 :SS41,5\"잔넬 *SIZE :1250*1400*540H *운전시 발생되는 충격 하중에 견딜수 잇고 운반이 용이하게 제작 13)MOTOR *3Ø*22KW*4P*1750RPM,전폐형(30HP) 14)CONTROL BOX *모타구동 ;Y-△구동 (초기 운전시 과전류로 인한 부하방지를위한 목적),자립형(STAND TYPE) 15)BEARING * 자동조심 # UCFC 218* 2EA 16)PULLY *재질 :FS25, * Ø500 * C타입 4줄 * 2EA 17)도장공사 *우레탄도장 (1차 광명탄 ,2차 원색) 18)설치방법 *후레임 하부 방진고무 설치후 앙카볼트로 고정 19)공급 범위 *분쇄기 본체 *스크린(15,18m/m ) *전기,계장 및 시설 *투입 홉퍼 및 출구 CHUTE *운전 조작반(CONTROL PANEL) ***********************이 상 *******대 흥***************
