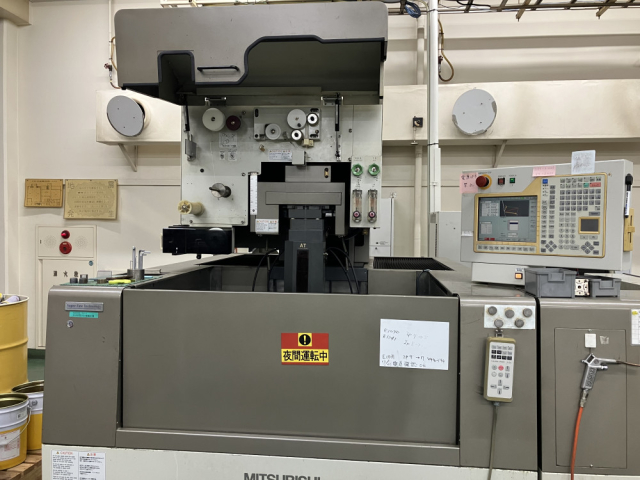

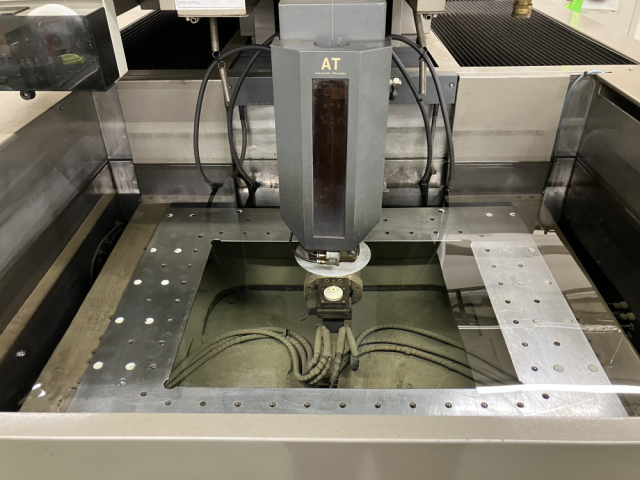

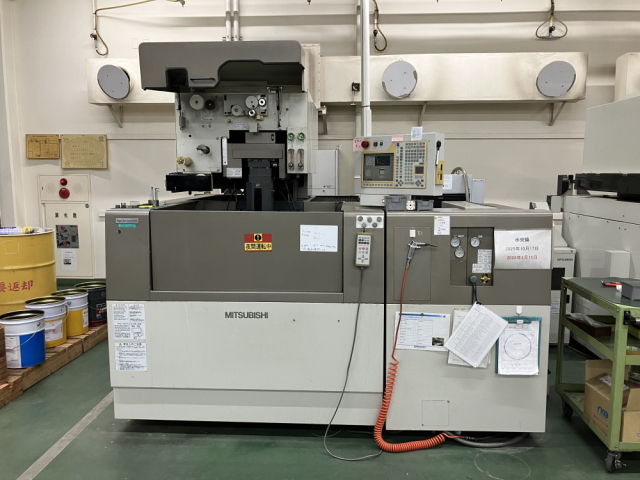

미쓰비시전기 와이어 컷 방전 가공기(FA20PM)

미쓰비시전기 와이어 컷 방전 가공기형식 : FA20PM메이커 : 미쓰비시 전기연식 : 2003년사양1.구성    1)기계본체 FA20PM    2)제어 장치 W21FAP-2 (기계 본체에 실장)    3)가공 전원 WFAP (우동전압조정장치(AVR) 내장)    4)가공액 공급 장치 TFA 20PM        주) 에어 압력 500KPa, 토출 공기량 42리터/min, 탱크 용량 50리터 이상의 에어원이 필요합니다.2. 표준부속사양    1 )와이어 자동 공급 장치 A T-K (기계 본체에 설치)    2 )테이퍼 가공 장치(기계 본체에 설치)    3)전동 Z축 장치(기계 본체에 설치)    4)가공액 온도 제어 장치(가공액 공급 장치에 설치)    5 )고정밀 위치 결정 기능 (PI 기능, 제어장치 설치)    6)수중 조작 상자(AT 조작 포함 컴팩트 타입(축 표시 없음) )    7)침지 가공 사양    8 )전동 윤활(유) 장치   10) XY축 리니어 스케일 사양   11)지그레스 미세가공사양(PF회로내장)   12) 고정밀 마감 가공 제어상품설명3. 기계본체사양    최대 공작물 치수(폭×깊이×높이)mm : 1050x800x29-5공작물 허용 질량 kg : 1500테이블 치수(폭×깊이) mm : 780x630각축이동량(XxY)mm : 500x350U/V축 이동량 mm : ±32×±32테이퍼 가공 각도 : ±15° / 100mmZ축 이동량 mm : 300베드 밑면에서 테이블 윗면까지의 거리 mm : 9004. 특별사양·특별부속품    와이어 커터 장치 사양    20Kg 권 와이어 사양    이온교환수지20리터사양    광각 테이퍼 가공 사양    uv축 리어 스케일 사양    LAN 이더넷 카드/접속 사양    DNC접속사양    수직도계    다이아몬트 다이스(AT상부 025A)    다이아몬트 다이스(AT하부 025A)
