3차원 측정기

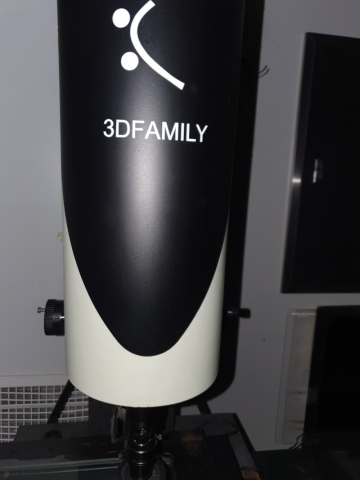

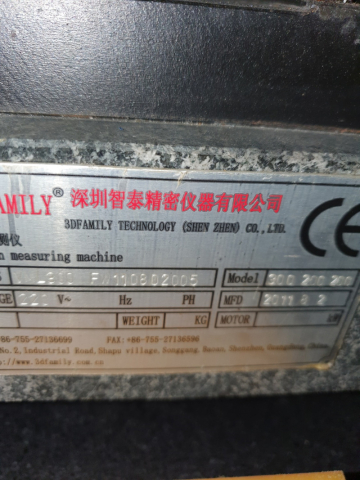

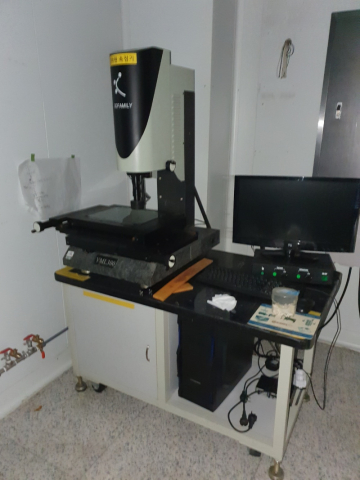

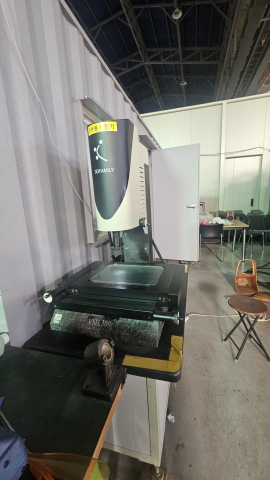

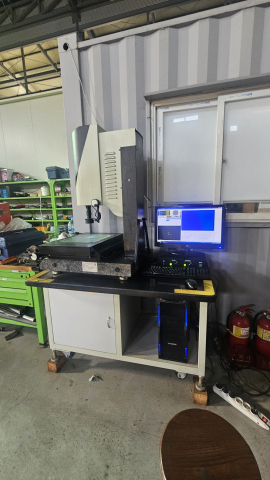

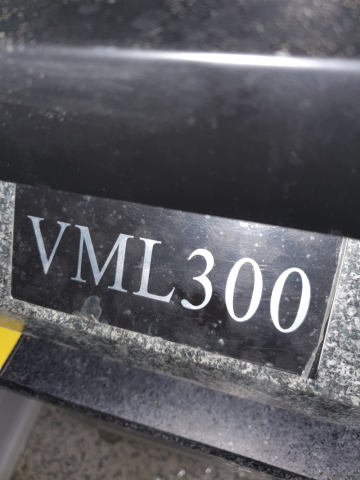

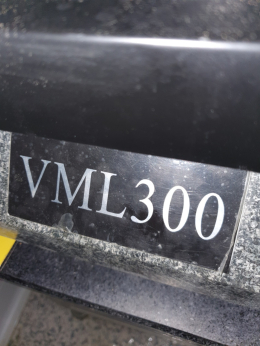

프로젝터 타입 염가형  3차원 측정기3D FAMILY VML300은 비접촉식 광학 영상 측정기(비젼 측정기)로, 전용 프로그램인 OVM-Lite를 사용하여 제품의 치수와 기하학적 형상을 측정하는 설비 입니다.이 장비는 수동 이송(Manual) 방식이므로 아래의 기본 운영 순서에 따라 조작하면 됩니다.1. 장비 셋팅 및 전원 켜기 - 컴퓨터를 켜고 기본 측정 소프트웨어인 OVM-Lite를 실행합니다. - 측정기의 메인 전원을 켜고, 고감도 LED 조명(낙사 조명 및 투과 조명)이 정상적으로 들어오는지 확인 합니다.2. 렌즈 캘리브레이션(중요) - OVM-Lite 프로그램 특성상 배율을 변경할 때마다 렌즈 캘리브레이션을 수행해야 정혹한 치수가 측정됩니다. - 표준 교정용 자(Glass Scale)나 교정용 원(Circle)을 베이스 위에 올립니다. - 사용할 배율(0.7X ~ 4.5X)을 수동 줌 렌즈로 설정한 후 화면의 픽셀단위를 실제 mm 단위로 매칭하는 교정 작업을 진행 합니다.3. 시편 배치 및 초정 조절 - 측정할 제품(최대 30Kg 이하)을 유리 테이블(석재 베이스) 중앙에 안정적으로 올려 놓습니다. - X, Y축 퀵이송 장치 및 수동 핸들을 조작하여 제품의 측정 부위가 화면 중앙에 오도록 이동 시킵니다. - Z축 핸들을 돌려 모니터 화면에 제품의 측정면이 가장 또렷하고 선명하게 보이도록 초점(Focus)을 맞춥니다.4. 프로그램(OVM-Lite)을 이용한 측정 - 화면 우측 또는 상단의 측정 Tool을 선택 합니다. - 기본 측정 : 마우스로 화면의 측정 대상을 클릭하면 자동 포착 기능(Edge Detection)을 통해 점(Point), 선(Line), 원(Circle), 호(Arc) 등의 기하학적 원소를 자동으로 인식 합니다. - 조합 측정 : 측정된 선과 선 사이의 거리, 원과 원 사이의 중심거리, 두 직선의 교차각 등을 조합 원소 측정 기능을 통해 계산 합니다.5. 좌표계 설정 및 데이터 출력 - 도면의 기준이 되는 치수를 측정하기 위해 제품의 특정 모서리나 원 중심을 DRO(Digital Readout) 원점으로 세팅 합니다. - 측정 완료 후 측정 데이터 및 2차원 도형 치수를 엑셀(Excel), 워드(Word), 또는 캐드(CAD, DXF 파일) 형식으로 내보내기 하여 성적서를 작성 합니다.더 자세한 내용이 필요하시면 제미나이를 통해서 검색해 보시면 됩니다.
